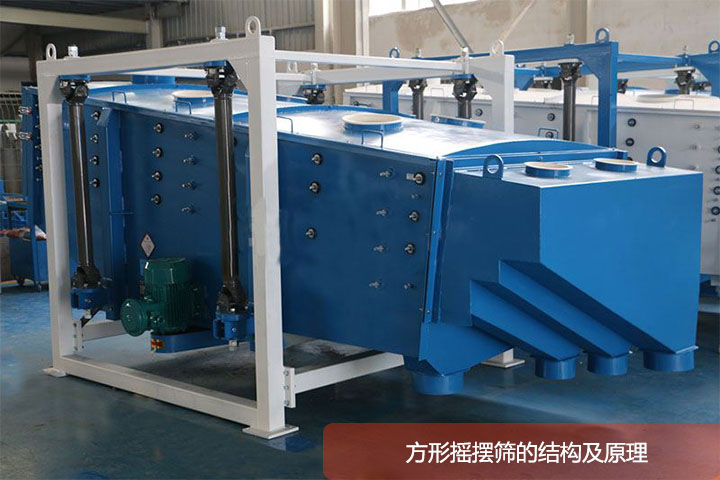

方形搖擺篩的結構及原理

方形搖擺篩是近年來較為新型的一個篩分機器，能夠做到高產量和高精度的統一，那它能夠平衡又有怎樣的結構和原理呢？一起來了解一下吧：

方形搖擺篩結構：

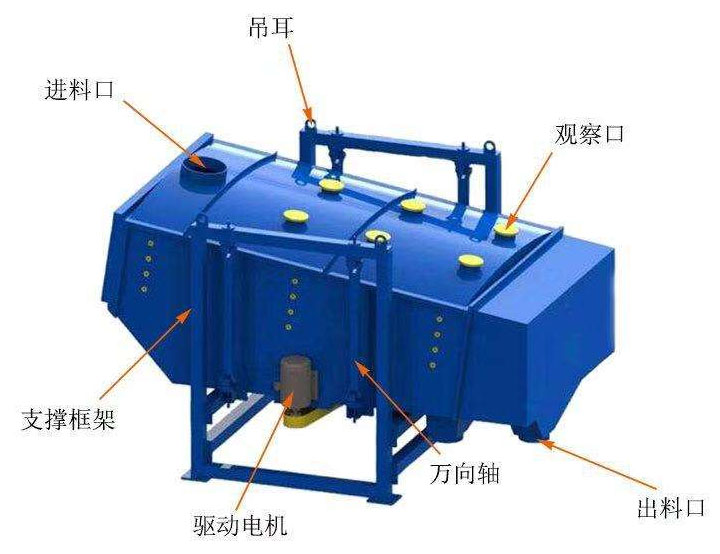

方形搖擺篩自身存在一定的傾斜（約0°-5°），主要由入料口、觀察孔、篩框、篩網、篩箱、自清理系統、變速器、底座、出料口、電機等部分組成。

方形搖擺篩的入料口可以搭配糧倉投料，完成大產量生產線篩分，觀察孔用來控制物料篩分精度和堵網情況；

電機提供源動力通過傳動裝置將動力傳送給篩箱，進一步帶動篩網進行物料篩分工作；

自清理系統在各篩網層之間配合工作，及時處理可能出現的堵網情況；

方形搖擺篩原理：

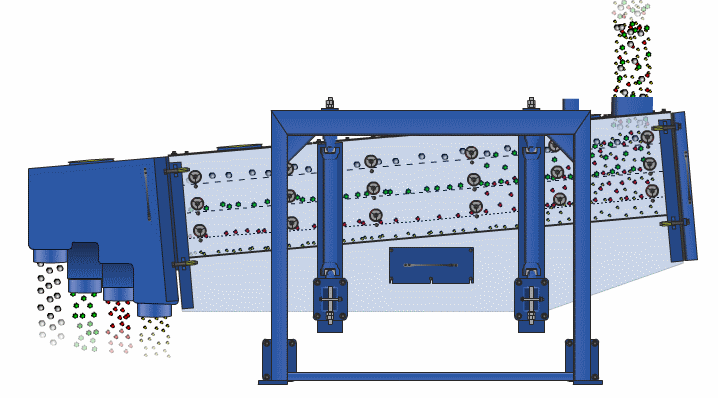

電機通過傳動裝置帶動篩箱做回環圓周運動，使得在篩網上的物料在篩網上旋轉跳躍并前進，在這個運動過程中，大顆粒物料在上層篩網被攔截并排除，小顆粒物料被漏到下層篩網進行再篩分，不同目數的物料重復上述流程直至篩分工作結束。
